SLQ型双筒网片式油滤器

详细介绍

一、使用条件

本产品适用于公称压力为0.6MPa的稀油润滑系统中，具有清除润滑油中杂质使供给润滑点的油达到洁净的功能，小型的为整体式，较大的为组合式，分别由二组过滤筒和一个三位六通换向阀成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到循环润滑系统不间断工作的目的。

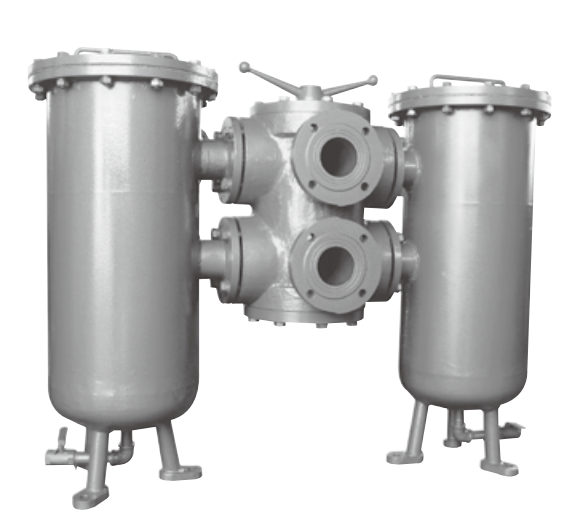

SLQ型双筒网式过滤器

二、技术参数

三、外形结构

SLQ-32 SL0-40双筒网式过滤器（整体式）

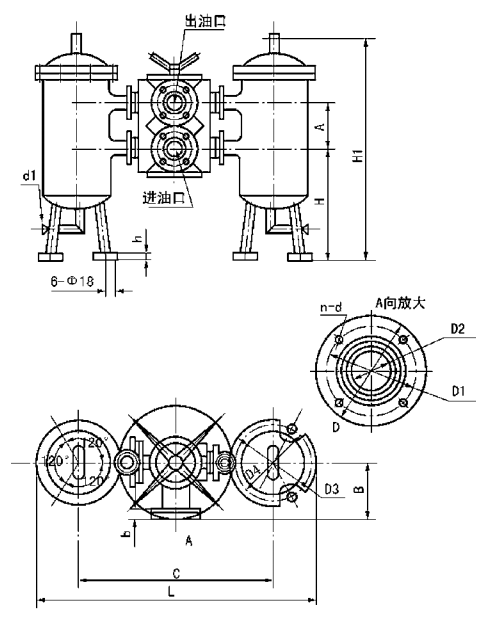

DN≥50的SLQ型双筒网式过滤器（组合式）

四、外形尺寸

五、型号标注说明

六、工作原理

1、本型式过滤器由一六通换向阀及二组过滤装置组成，置于油泵出口及冷却器前端，正常工作时，一组过滤装置用，另一组被换向阀封闭备用。

2、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置连通工作中的过滤装置，阀上部有通、止标记，在作压力≤6kgf/cm2可不停机换向。

3、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入作，而不影响主机正常工作。

4、系统图

七、使用说明

1、当过滤器的进出口压力差≥0 5kgf/cm2时，说明过滤装置中的滤芯已被机械杂质阻塞，应及时清洗或更换滤芯，同时也应清洗简体。

2、在正常工作时过滤器的进出口压差应≤0 035MPa。

八、订货须知

订货时必须注明所需的过滤精度值，不注明的均按0.12mm供货。
